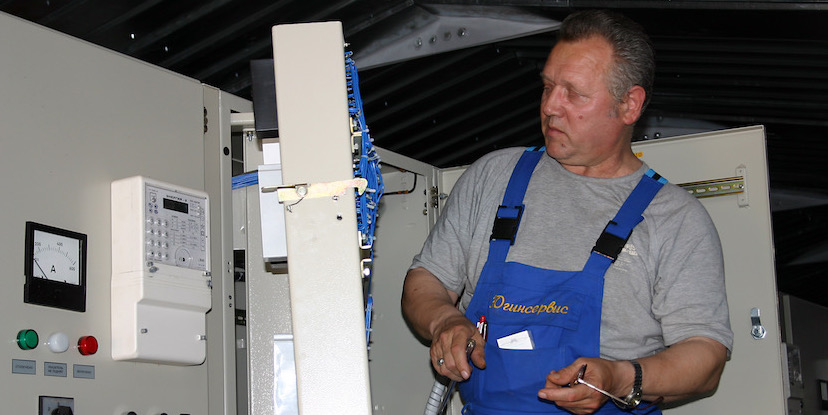

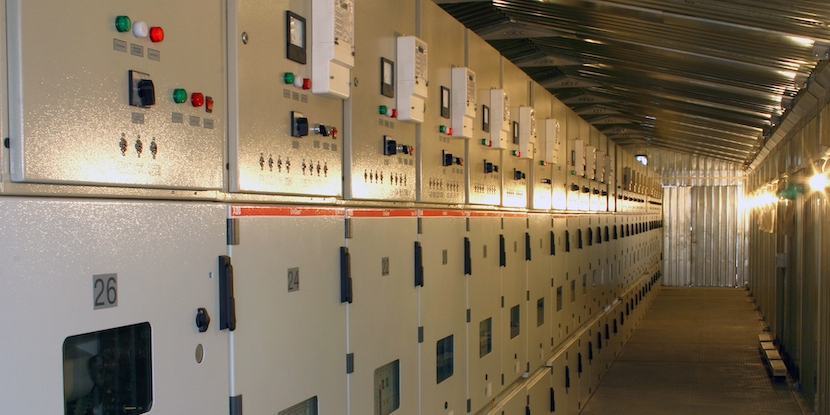

Налагодження пристроїв релейного захисту, керування та автоматики
Налагодження пристроїв релейного захисту — це забезпечення надійного спрацювання захисту електрообладнання, на заданих уставках, при виникненні несправностей та ненормальних режимів в роботі енергосистеми.
Електротехнічна лабораторія (ЕТЛ) Югінсервіс виконує роботи по введенню в експлуатацію, а також роботи з налагодження та модернізації тих пристроїв релейного захисту, електроавтоматики, дистанційного керування та сигналізації електростанцій і підстанцій напругою 0,4 - 750 кВ, що знаходяться в експлуатації. ЕТЛ виконує весь комплекс робіт - проектування, постачання, монтаж, налагодження, технічне обслуговування, ремонт, перепрошивку та заміну драйверів пристроїв РЗА будь-якої складності, реалізованих на електромеханічній, напівпровідниковій та мікропроцесорній елементних базах.
На сьогоднішній день нашим підприємством проведені роботи з пристроями РЗА електрообладнання напругою 6, 10, 35, 110, 154, 220, 330, 750 кВ на об'єктах електроенергетики України та Республіки Афганістан.
Роботи з налагодження релейного захисту на мікропроцесорних та інтелектуальних електронних пристроях РЗА виконуються з 2003 року. За цей період введені в роботу і успішно експлуатуються наступні пристрої провідних світових та вітчизняних виробників:
- MiCOM, Modulex виробництва AREVA (ALSTOM), Франція;
- RE_ 54_, RE_ 670 виробництва АВВ, Швеція, Фінляндія;
- SIPROTEC 4 виробництва Siemens, Німеччина;
- SEPAM, VAMP виробництва Sсhneider Electric, Франція;
- ПМ РЗА Діамант виробництва НВП Хартрон-Інкор;
- МРЗС виробництва ПО Київприлад, Україна;
- МРЗС, MRZS виробництва НВП Промавтоматика, Україна;
- УЗА виробництва РЗА СИСТЕМЗ Україна;
- IM-30 виробництва Microelettrica Scientifica, Италія;
- L60/L90 виробництва General Electric, США;
- РЗЛ виробництва РЕЛСіС, Україна;
- інші подібні
Фахівці електротехнічної лабораторії "Югінсервіс" пройшли навчання і мають сертифікати з налагодження і обслуговування від фірм виробників мікропроцесорних та цифрових пристроїв релейного захисту та автоматики [АВВ, SIEMENS, Діамант]. Для виконання робіт використовуються сучасні випробувальні системи типу РеТест-05, Реле Тестер, та ін., які дозволяють проводити комплексну перевірку і налагодження мікропроцесорних пристроїв захисту будь-яких типів і виробників. Для перевірки та налаштування пристроїв захисту та керування застосовується програмний інструмент конфігурування інтелектуальних пристроїв захисту та керування PCM600 та DIGSI - універсальний інженерний інструмент для параметрування, введення в експлуатацію та експлуатації всіх пристроїв SIPROTEC.
Для перевірки захистів на електромеханічній та напівпровідниковій базі використовується установка У5053, для перевірки тангенса кута діелектричних втрат використовується міст змінного струму високовольтний автоматичний СА7100-2.
ТОВ "Югінсервіс" має все необхідне на проведення відповідних робіт: Дозволи на виконання робіт підвищеної небезпеки, Декларацію відповідності матеріально-технічної бази вимогам законодавства з питань охорони праці, свідоцтво атестації електротехнічної лабораторії, багаторічний досвід [з 1994 року].
Якщо у Вас:
- дистанційний захист ЛЕП;
- диференційній захист ЛЕП з оптоволоконним каналом зв'язку;
- диференційній захист трансформатора;
- диференційний захист шин;
- диференційний захист генератора або двигуна;
- максимальний струмовий захист в т.ч. направлений;
- дуговий захист шин;
- захист мінімальної і максимальної напруги;
- пристрої автоматики АЧР, АВР, АПВ, ЧАПВ, ПРВВ, АЛАР, АПН, ФОЛ;
- пристрій протиаварійної автоматики ПРВВ з контролем струму;
- та інше..
ми раді запропонувати:
модернізацію, заміну, ремонт, технічне обслуговування, відновлення, а також налагодження релейного захисту в обсягах: при першому ввімкненні, перший профілактичний контроль [К1], профілактичний контроль [К], відновлення[В], опробування [О] у відповідності до норм: ГКД 34.35.603-95, ГКД 34.35.604-96, СОУ-Н ЕЕ 35.514:2007.
Назва [обсяг] роботи | Вид ТО |
1. Підготовчі роботи | Н, К1, В, К |
2. Зовнішній огляд | Н, К1, В, К |
3. Перевірка відповідності проекту змонтованих пристроїв | Н |
4. Внутрішній огляд, чистка та перевірка механічної частини апаратури (вказівних і проміжних реле, автоматичних вимикачів тощо) | Н, К1, В, К |
5. Перевірка опору ізоляції | Н, К1, В, К |
6. Перевірка електричних характеристик елементів схем мікропроцесорних (пристроїв вказівних і проміжних релі, автоматичних вимикачів тощо) | Н, К1, В |
7. Зв’язок з пристроєм з допомогою переносного комп’ютера та завантаження в пристрій необхідних параметрів. Для пристроїв, де не передбачено інтерфейсу для зв’язку з комп’ютером, параметри заносяться в пристрій за допомогою інтерфейсу ручного керування пристроєм та вмонтованого дисплею | Н |
8. Зчитування інформації з пристрою, перевірка відповідності занесених в пристрій параметрів заданим уставкам, аналіз правильності функціонування пристрою під час записаних в пристрій випадків пошкоджень в мережі | К1, В, К |
9. Перевірка електричний характеристик вхідних кіл пристрою (напруги спрацювання та відпадання, робота схеми контролю ізоляції кіл оперативного струму при зниженні упору ізоляції провідника між нормально відкритим контактам і вхідними колими пристрою) | Н, К1, В |
10. Перевірка та вимірі виставлених уставок, зняття характеристик за допомогою подання в пристрій параметрів від випробувальної апаратури. Перевірка часу готовності пристрою до роботи при вмиканні оперативного струму | Н, К1, В, К |
11. Перевірка взаємодії мікропроцесорного пристрою з елементами його схеми (казівні, проміжні релі, перемиканні пристрої, випробувальні блоки тощо) виконується для 0,8 від номінального значення напруги оперативного струму | Н, К1, В |
12. Випробування ізоляцію в повній схемі поданням на схему змінної напруги 1000 В протягом 1 хвилини згідно з 7.2.3.10 правил СОУ-Н ЕЕ 35.514:2007 | Н, К1, В |
13. Комплексна перевірка пристрою згідно 7.2.3.11, а) ,б) ,г), д) | Н, К1, В, К |
14. Перевірка основних внутрішніх логічних функцій пристрої згідно 7. 2. 3.11, в) | Н, К1, В, К |
15. Випробування роботи пристрою з мережею збору інформації, якщо це передбачено проектом | Н, К1, В, К |
16. Перевірка правильності встановлення в пристрої дати і поточного часу | Н, К1, В, К |
17. Перевірка взаємодії пристрою з іншими пристроями аудіо, схемами керування комутативними апаратами, колами загальної сигналізації | Н, К1, В, К |
18. Виконання очищення буферів реєстраторів, робочих і аварійних повідомлен | Н, К1, В, К |
19. Перевірка пристрою під навантаженням | Н, К1, В, К |
20. Виконання тестового контролю, якщо він передбачений конструкцією пристрою | Н, К1, В, К |
21. Підготовка і введення пристрою в роботу | Н, К1, В, К |
