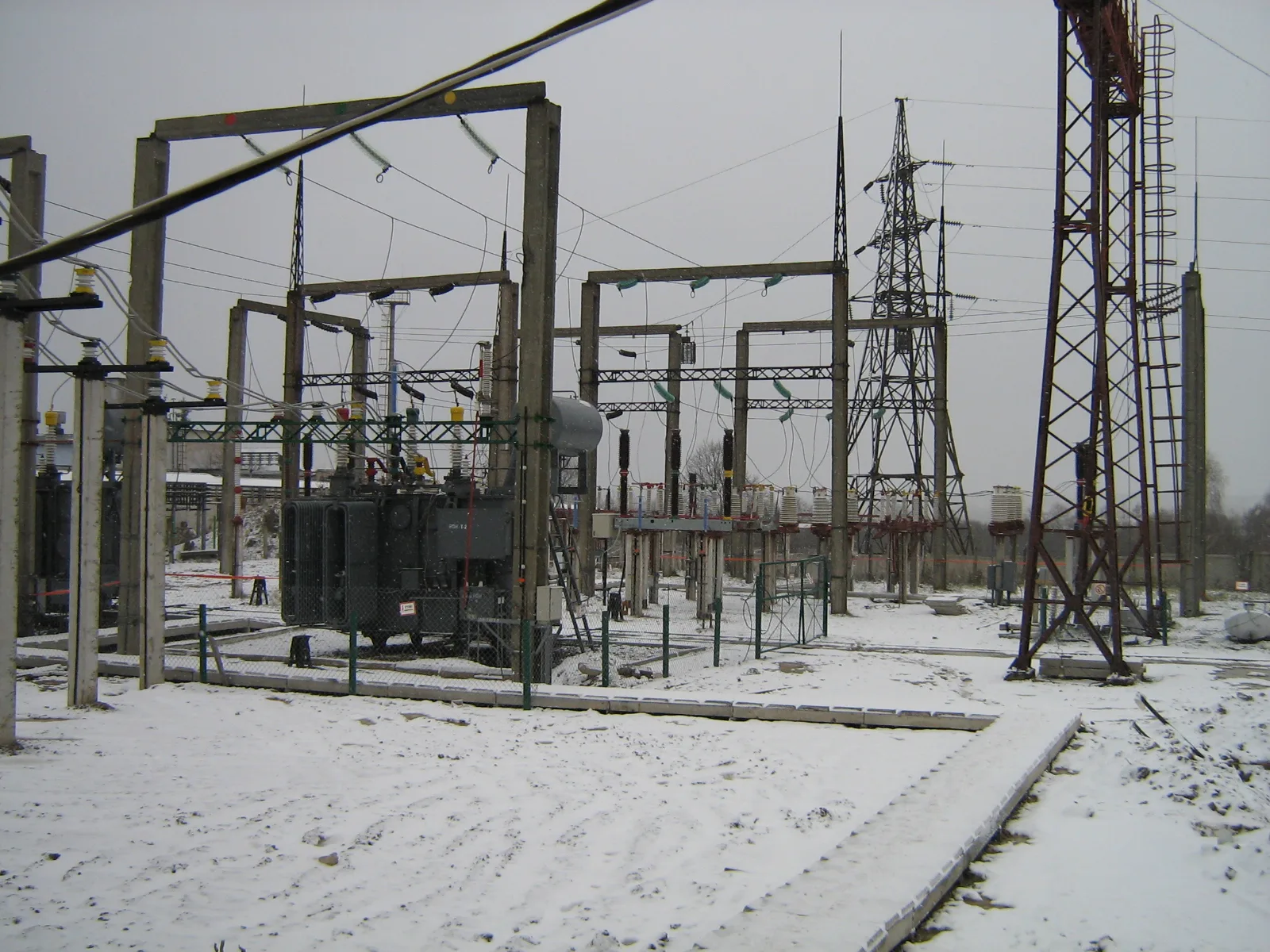

ПС 110/6 кВ НПС “Чижівка”
Конфігурування та перевірка при новому включенні МП захисту силових трансформаторів та захисту повітряних ліній 110 кВ
В період з вересня 2007 року по січень 2008 року електролабораторія “Югінсервіс” виконала налагоджувальні роботи захисту силових трансформаторів та захисту повітряних ліній 110 кВ ПЛ “Новоград-Волинський”, ПЛ “Рихальск” на п/с 110/6 кВ “Чижівка” НПС с. Чижівка.
Захист силових трансформаторів виконано на мікропроцесорних терміналах “SEPAM” Т81 і SEPAM” Т87.
МП “SEPAM” Т87 забезпечує диференційний захист силового трансформатора.
МП “SEPAM” Т81 забезпечує:
- максимальний струмовий захист
- захист мінімальної напруги
- захист максимальної напруги
- максимальний захист активної потужності
- пристрій резервування відмови вимикача.
Конфігурація пристрою виконана згідно з принциповою схемою, уставки спрацювання захисту встановлені згідно даних електротехнічної служби Рівненського управління Філії „Магістральні нафтопроводи „Дружба” ВАТ „Укртранснафта”.
Захист повітряних ліній ПЛ “Новоград-Волинський” та ПЛ “Рихальск” виконано на МП РЗА „Діамант” L014 із 100% резервом (на захист кожної повітряної лінії встановлено два пристрою). Термінал МП РЗА „Діамант” L014 забезпечує триступеневий дистанційний захист та струмовий захист нульової послідовності.
